GESAC SNMG Код:

Доступные для выбора варианты пластин:

Форма Размер Радиус Стружколом Сплав
SNMA 903 4 GF GP1105
SNMG 1204 8 QF GP1115
SNMM 1506 12 GM GP1125
  1906 16 QM GP1225
  2507 24 QR GP1135
  2509 32 LM GM1125
      SM GM3115
      LR GM3125
      SV GM3215
      SF GM3225
      UK GP91TF
      QR GP91TM
      HK GS3115
        GK1105
        GK1115
        GK1120
        GK1125
        GK1130



Обработка стали, группа

Р

 Описание стружколомов

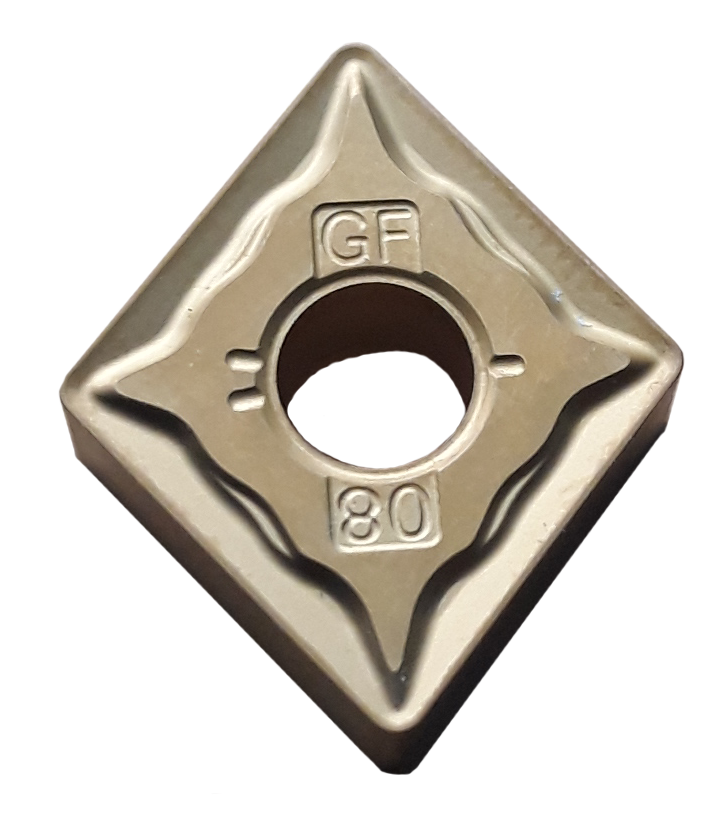

GF

Для чистовой обработки сталей. Двусторонний стружколом.

Острая и прочная режущая кромка

Хороший вывод стружки при небольшой глубине

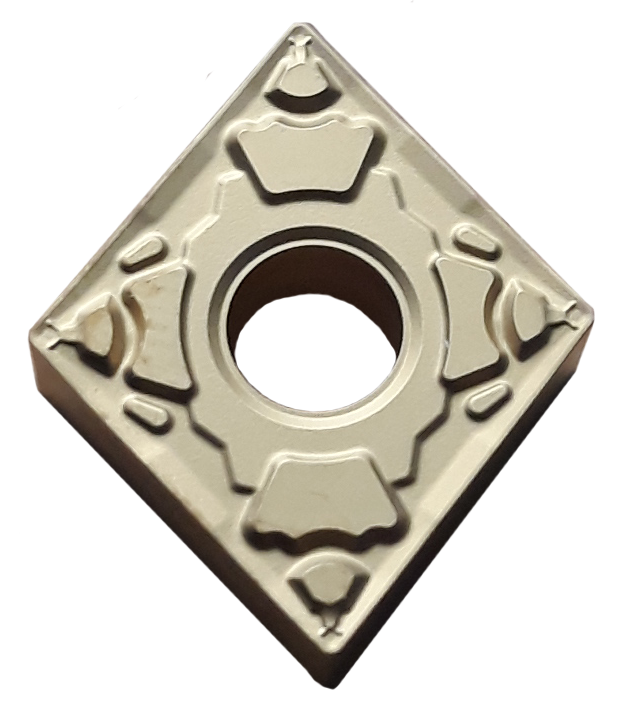

QF

Для чистовой обработки стали.

Двусторонний стружколом. Достаточная прочность режущей кромки для резания на различной глубине.

Криволинейная острая режущая кромка способствует хорошему отводу стружки и превосходному качеству обрабатываемой поверхности

SV

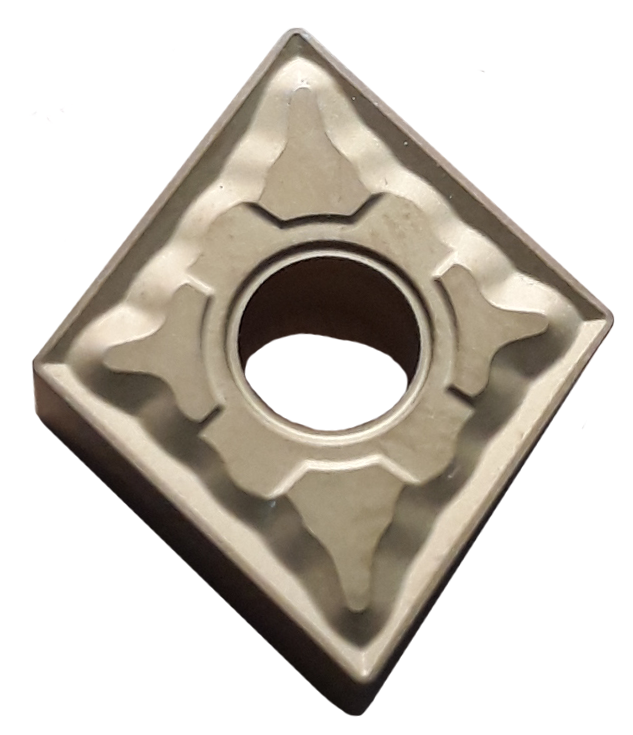

GM

Для получистовой обработки стали.

Двусторонний стружколом.

Прочная плоская режущая кромка.

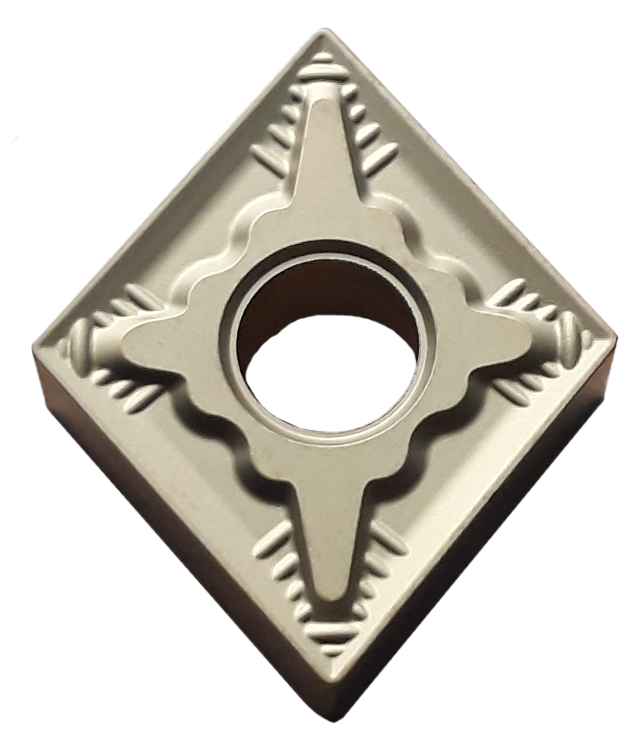

QM

Самый универсальный стружколом, применяется для получистовой обработки стали. Плавный и объемный отвод стружки благодаря широкой стружколомающей канавке. Обладает превосходным балансом между остротой и прочностью режущей кромки.

Уникальный стружколом, отлично подходит для получерновой и чистовой обработки, за счет специально спроектированной формы стружколома, данная пластина может работать одновременно, как черновая и более чистовая пластина (хорошо снимает корку и при чистовом проходе дает отличную чистоту поверхности)

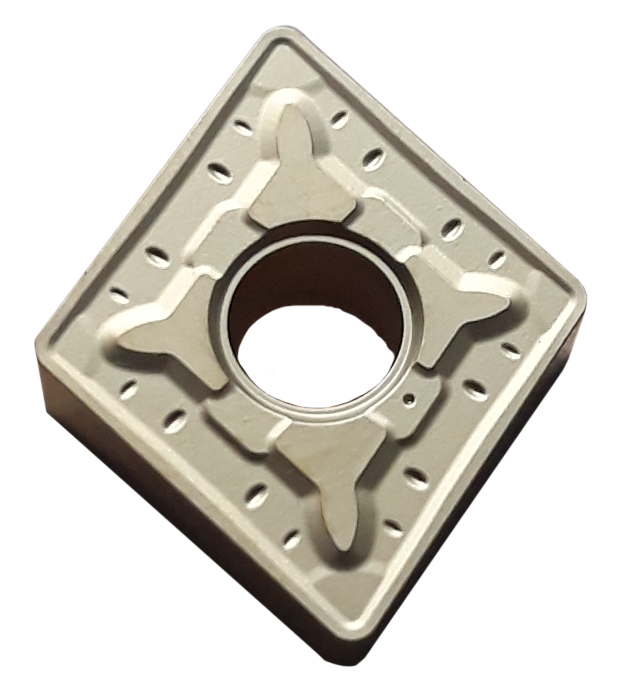

 QR

 Для черновой обработки углеродистых, легированных сталей. Двусторонний стружколом.

Можно использовать для большой глубины резания, благодаря специальной конструкции и прочной передней кромки.

 Обработка нержавеющих сталей, группа

 М, S

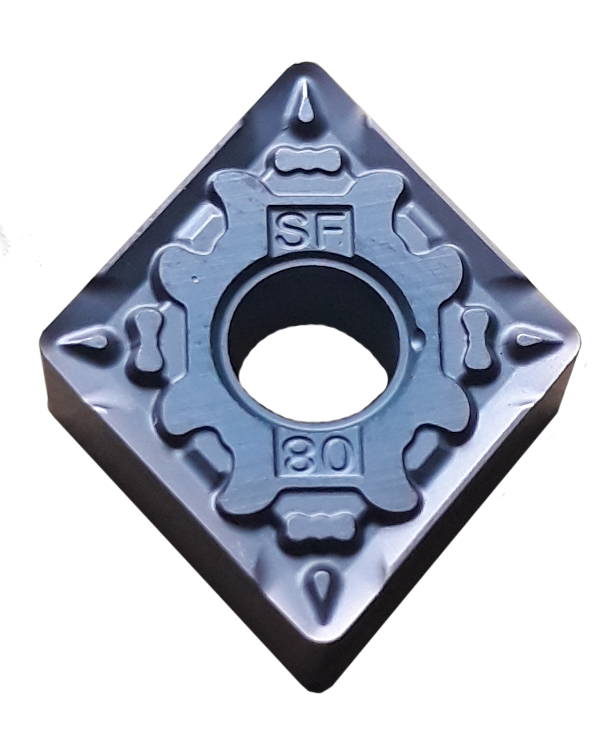

 SF

 Для чистовой обработки жаропрочных и нержавеющих сталей, также, в комбинации со сплавом GS3115, используется для обработки сталей высокой твердости, до 60 HRC

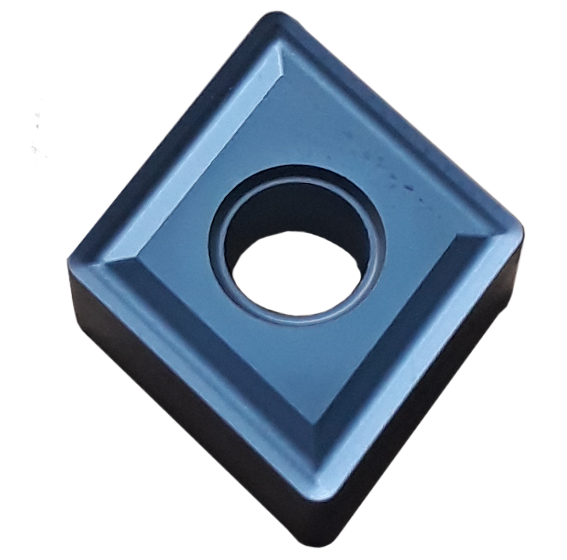

 SM

 Для чистовой и получистовой обработки нержавеющих и низкоуглеродистых сталей.

Двусторонний стружколом.

Острая режущая кромка

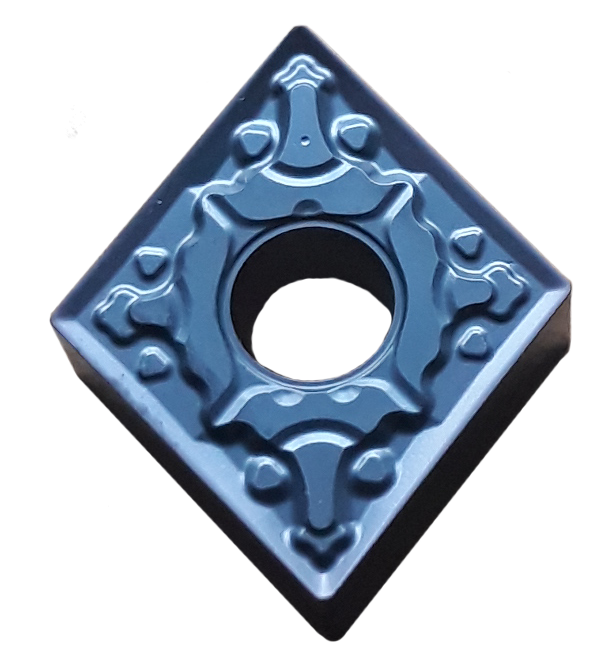

LM

Новый, улучшенный стружколом для чистовой и получистовой обработки нержавеющих сталей (в комбинации со сплавом GM3215, обрабатывает высокотвердые стали, твердостью до 62 HRC)

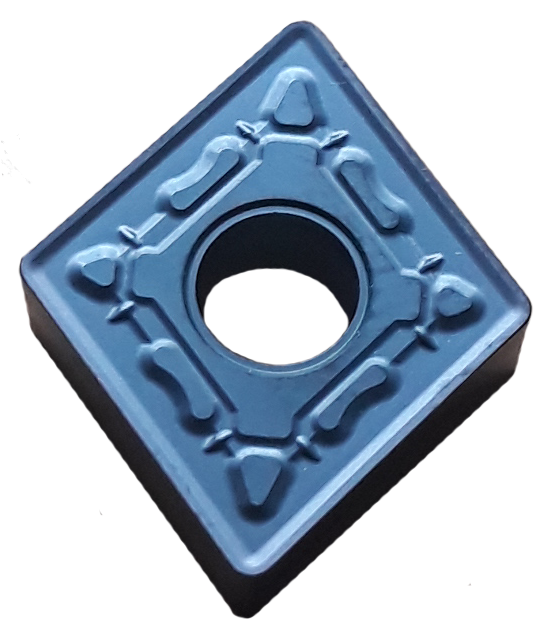

LR

Новый стружколом для черновой и получерновой обработки нержавеющей стали

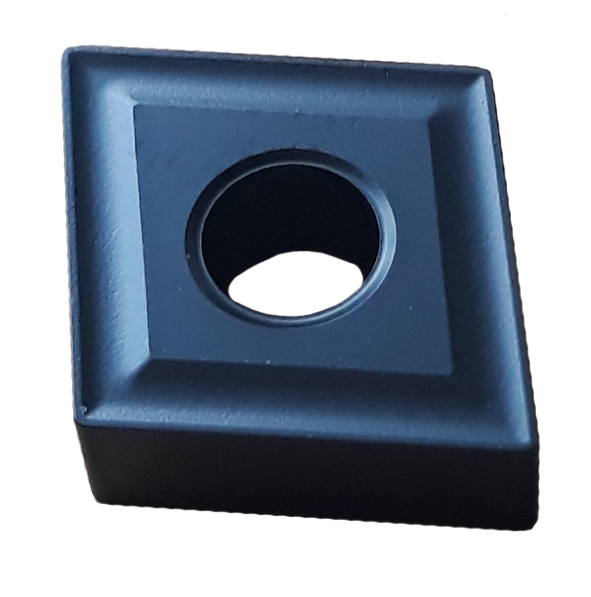

UK

Данный стружколом используется для черновой обработки чугуна и нержавеющей стали. (В совокупности со сплавом GS3125, отлично обрабатывает высокотвердую нержавейку при нестабильных условиях,  стойкий к удару)

Обработка чугуна,

группа

К

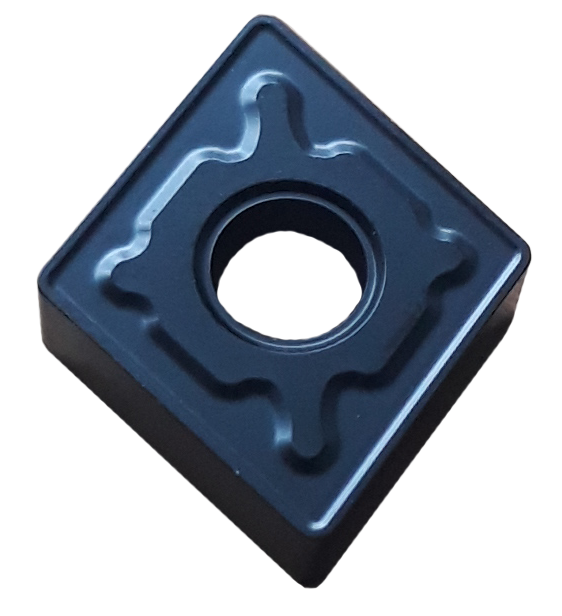

Применяется для получерновой, черновой обработки чугунов при тяжелом резании.

Двусторонний стружколом.

Прочная режущая кромка с широкой фаской увеличивает производительность.

Данный стружколом используется для черновой обработки чугуна и нержавеющей стали.



Возможные сплавы для данной пластины:

Группа "Р" (сталь):

GP1105 - Чистовая обработка стали без удара или с легким прерыванием;

GP1115 - Чистовая, получистовая обработка стали без удара или с легким прерыванием ;

GP91TF - Чистовая, получистовая обработка стали (кермет);

GP1225 - Получистовая, легкая черновая обработка стали (пластина стойкая к удару);

GP3125 - Получистовая обработка стали (универсальный сплав, подходит для основных операций обработки заготовок из различных материалов)

GP1135 - Черновая обработка стали (пластина стойкая  удару);

GA4230 - Чистовая, получистовая обработка стали.

Группа "М" (нержавеющая сталь)

GM1125 - Чистовая обработка нержавеющей стали

GM3215 - Чистовая обработка нержавеющих сталей твердостью до 60HRC Новый сплав

GM3115 - Чистовая, получистовая обработка нержавеющей стали с легким ударом;

GM3225 - Получистовая обработка нержавеющей стали (стойкий к удару) Новый сплав

GM3125 - Получистовая обработка нержавеющей стали с ударом.

Группа "S" (жаропрочные материалы)

GS3115 - Чистовая обработка жаропрочных материалов;

GS3125 - Получистовая обработка жаропрочных материалов (стойкий к удару).

Группа материалов "К" (чугун)

GK1115 - Чистовая обработка чугуна с шаровидным графитом и серого чугуна без удара;

GK1120 - Чистовая, получистовая обработка чугуна с шаровидным графитом и серого чугуна без удара;

GK2115 - Получистовая обработка высокопрочного, серого чугуна без удара;

GK1125 - Тяжелая черновая обработка чугуна с ударом;

GK4125 - Получистовая, черновая обработка высокопрочного, серого чугуна (стойкий к удару);

GK1130 - Черновое точение высокопрочного чугуна с ударом.

GA4230 - Универсальный сплав для получистовой обработки стали, нержавейки, чугуна



Список возможных пластин данной формы:

SNMG090304-GF-GP1115
SNMG090304-GF-GP1125
SNMG090304-GF-GP1225
SNMG090304-GM-GP1115
SNMG090304-GM-GP1125
SNMG090304-GM-GP1225
SNMG090304-QF-GP1115
SNMG090304-QF-GP1225
SNMG090304-QF-GP91TF
SNMG090304-QF-GP91TM
SNMG090304-QM-GP1115
SNMG090304-QM-GP1225
SNMG090304-QM-GP91TF
SNMG090304-QM-GP91TM
SNMG090304-SM-GM1125
SNMG090304-SM-GM3125
SNMG090308-GF-GP1115
SNMG090308-GF-GP1125
SNMG090308-GF-GP1225
SNMG090308-GM-GP1115
SNMG090308-GM-GP1125
SNMG090308-GM-GP1225
SNMG090308-QF-GP1115
SNMG090308-QF-GP1225
SNMG090308-QF-GP91TF
SNMG090308-QF-GP91TM
SNMG090308-QM-GP1115
SNMG090308-QM-GP1225
SNMG090308-QM-GP91TF
SNMG090308-QM-GP91TM
SNMG090308-SM-GM1125
SNMG090308-SM-GM3115
SNMG090308-SM-GM3125
SNMG120404-GF-GP1115
SNMG120404-GF-GP1125
SNMG120404-GF-GP1225
SNMG120404-GM-GP1115
SNMG120404-GM-GP1125
SNMG120404-GM-GP1225
SNMG120404-LM-GM1115
SNMG120404-LM-GM1225
SNMG120404-LM-GM3215
SNMG120404-LM-GM3225
SNMG120404-QF-GP1115
SNMG120404-QF-GP1225
SNMG120404-QF-GP91TF
SNMG120404-QF-GP91TM
SNMG120404-QM-GP1115
SNMG120404-QM-GP1120
SNMG120404-QM-GP1225
SNMG120404-QM-GP91TF
SNMG120404-QM-GP91TM
SNMG120404R-SV-GP1225
SNMG120404R-SV-GP91TM
SNMG120404-SF-GS3115
SNMG120404-SM-GM1115
SNMG120404-SM-GM1125
SNMG120404-SM-GM3115
SNMG120404-SM-GM3125
SNMG120404-SM-GM3215
SNMG120404-SM-GM3225
SNMG120404-SM-GP91TF
SNMG120404-SM-GP91TM
SNMG120408-GF-GP1115
SNMG120408-GF-GP1125
SNMG120408-GF-GP1225
SNMG120408-GM-GP1115
SNMG120408-GM-GP1125
SNMG120408-GM-GP1225
SNMG120408-HK-GK1115
SNMG120408-HK-GK1120
SNMG120408-HK-GK1125
SNMG120408-HK-GK1130
SNMG120408-HK-GP1115
SNMG120408-HK-GP1225
SNMG120408-LM-GM1115
SNMG120408-LM-GM3225
SNMG120408-LR-GM3225
SNMG120408L-SV-GP1225
SNMG120408L-SV-GP91TF
SNMG120408L-SV-GP91TM
SNMG120408-QF-GP1105
SNMG120408-QF-GP1115
SNMG120408-QF-GP1225
SNMG120408-QF-GP91TF
SNMG120408-QF-GP91TM
SNMG120408-QM-GK1115
SNMG120408-QM-GP1105
SNMG120408-QM-GP1115
SNMG120408-QM-GP1120
SNMG120408-QM-GP1225
SNMG120408-QM-GP91TF
SNMG120408-QM-GP91TM
SNMG120408-QR-GP1135
SNMG120408-QR-GP1225
SNMG120408R-SV-GP1225
SNMG120408R-SV-GP91TF
SNMG120408R-SV-GP91TM
SNMG120408-SF-GS3115
SNMG120408-SM-GM1115
SNMG120408-SM-GM1125
SNMG120408-SM-GM1225
SNMG120408-SM-GM3115
SNMG120408-SM-GM3125
SNMG120408-SM-GM3215
SNMG120408-SM-GM3225
SNMG120408-SM-GP91TF
SNMG120408-SM-GP91TM
SNMG120408-SM-GS3115
SNMG120408-UK-GK1115
SNMG120408-UK-GK1120
SNMG120408-UK-GK1125
SNMG120408-UK-GK1130
SNMG120412-GM-GP1115
SNMG120412-GM-GP1125
SNMG120412-GM-GP1225
SNMG120412-GM-GP91TF
SNMG120412-HK-GK1115
SNMG120412-HK-GK1120
SNMG120412-HK-GK1125
SNMG120412-HK-GK1130
SNMG120412-HK-GP1115
SNMG120412-HK-GP1225
SNMG120412-LM-GM1115
SNMG120412-LM-GM3225
SNMG120412-QM-GP1115
SNMG120412-QM-GP1225
SNMG120412-QR-GP1135
SNMG120412-QR-GP1225
SNMG120412-SM-GM1125
SNMG120412-SM-GM3125
SNMG120412-SM-GM3215
SNMG120412-SM-GM3225
SNMG120412-UK-GK1115
SNMG120412-UK-GK1120
SNMG120412-UK-GK1125
SNMG120412-UK-GK1130
SNMG120416-GM-GP1115
SNMG120416-GM-GP1125
SNMG120416-GM-GP1225
SNMG120416-HK-GK1115
SNMG120416-HK-GK1120
SNMG120416-HK-GK1125
SNMG120416-HK-GK1130
SNMG120416-QM-GP1105
SNMG120416-QM-GP1115
SNMG120416-QM-GP1225
SNMG120416-QR-GP1135
SNMG120416-QR-GP1225
SNMG120416-SM-GM1125
SNMG120416-SM-GM3125
SNMG150412-UK-GK1115
SNMG150412-UK-GK1120
SNMG150412-UK-GK1125
SNMG150412-UK-GK1130
SNMG150608-GM-GP1115
SNMG150608-GM-GP1125
SNMG150608-GM-GP1225
SNMG150608-QM-GP1115
SNMG150608-QM-GP1225
SNMG150608-QR-GP1225
SNMG150608-SM-GM1125
SNMG150608-SM-GM3125
SNMG150612-GM-GP1115
SNMG150612-GM-GP1125
SNMG150612-GM-GP1225
SNMG150612-HK-GK1115
SNMG150612-HK-GK1120
SNMG150612-HK-GK1125
SNMG150612-HK-GK1130
SNMG150612-QM-GP1115
SNMG150612-QM-GP1225
SNMG150612-QR-GP1105
SNMG150612-QR-GP1135
SNMG150612-QR-GP1225
SNMG150612-SM-GM3125
SNMG150612-SM-GM3225
SNMG150612-SM-GS3115
SNMG150612-UK-GK1115
SNMG150612-UK-GK1120
SNMG150612-UK-GK1125
SNMG150612-UK-GK1130
SNMG150616-GM-GP1115
SNMG150616-GM-GP1125
SNMG150616-GM-GP1225
SNMG150616-HK-GK1115
SNMG150616-HK-GK1120
SNMG150616-HK-GK1125
SNMG150616-HK-GK1130
SNMG150616-HK-GP1225
SNMG150616-QR-GP1115
SNMG150616-QR-GP1135
SNMG150616-QR-GP1225
SNMG150616-SM-GM1125
SNMG150616-SM-GM3125
SNMG150616-SM-GM3225
SNMG150616-UK-GK1115
SNMG150616-UK-GK1120
SNMG150616-UK-GK1125
SNMG150616-UK-GK1130
SNMG150624-QR-GP1225
SNMG190608-QR-GP1225
SNMG190612-GM-GP1115
SNMG190612-GM-GP1125
SNMG190612-GM-GP1225
SNMG190612-HK-GK1115
SNMG190612-HK-GK1120
SNMG190612-HK-GK1125
SNMG190612-HK-GK1130
SNMG190612-QM-GP1105
SNMG190612-QM-GP1115
SNMG190612-QM-GP1225
SNMG190612-QR-GP1135
SNMG190612-QR-GP1225
SNMG190612-SM-GM1125
SNMG190612-SM-GM3125
SNMG190612-SM-GM3225
SNMG190612-UK-GK1115
SNMG190612-UK-GK1120
SNMG190612-UK-GK1125
SNMG190612-UK-GK1130
SNMG190616-GM-GP1115
SNMG190616-GM-GP1125
SNMG190616-GM-GP1225
SNMG190616-HK-GK1115
SNMG190616-HK-GK1120
SNMG190616-HK-GK1125
SNMG190616-HK-GK1130
SNMG190616-QR-GP1105
SNMG190616-QR-GP1135
SNMG190616-QR-GP1225
SNMG190616-SM-GM1125
SNMG190616-SM-GM3125
SNMG190616-SM-GM3225
SNMG190616-SM-GS3115
SNMG190616-SM-GS9125
SNMG190616-UK-GK1115
SNMG190616-UK-GK1120
SNMG190616-UK-GK1125
SNMG190616-UK-GK1130
SNMG190624-QR-GP1105
SNMG190624-QR-GP1135
SNMG190624-QR-GP1225
SNMG250724-QR-GP1115
SNMG250724-QR-GP1225
SNMG250924-QR-GP1115
SNMG250924-QR-GP1225
SNMM150608-PR-GP1105
SNMM150616-QH-GP1105
SNMM150616-SH-GP1115
SNMM150616-SH-GP1135
SNMM150616-SH-GP1225
SNMM190612-QH-GP1115
SNMM190612-QH-GP1225
SNMM190612-SH-GP1115
SNMM190612-SH-GP1225
SNMM190616-QH-GP1115
SNMM190616-QH-GP1135
SNMM190616-QH-GP1225
SNMM190624-QH-GP1135
SNMM190624-QH-GP1225
SNMM250724-QH-GP1105
SNMM250724-QH-GP1115
SNMM250724-QH-GP1135
SNMM250724-QH-GP1225
SNMM250732-QH-GP1135
SNMM250732-QH-GP1225
SNMM250924-QH-GP1105
SNMM250924-QH-GP1115
SNMM250924-QH-GP1135
SNMM250924-QH-GP1225
SNMM250932-QH-GP1135
SNMM250932-QH-GP1225
SNMN120404-GP01TM
SNMN120404-GP91TM
